01

动态光散射（DLS）用于表征纳米及胶体颗粒粒径，粒度结果可按光强、体积、数量三种维度输出，分别对应 Di、Dv和Dn：

• Di（光强分布）：基于颗粒散射光强度占比计算。

  大颗粒散射更强，易主导结果。光强分布是DLS的原始结果，仅需分散剂的黏度和折射率；

• Dv（体积分布）：基于颗粒体积占比。

  通过Mie理论，将光强分布转化为体积分布。除了分散剂的参数以外，还需要材料的光学参数（折射率和吸收率）；

• Dn（数量分布）：基于颗粒数量占比。

  虽然软件可以提供数量分布，但根据ISO22412: 2025，不建议使用数量分布。如果需要数量分布，可以使用多角度动态光散射技术（MADLS）或者选择纳米颗粒跟踪技术（NTA）。




以体积分布为例，对应的D10、D50和D90为：

• Dv10：10% 体积颗粒粒径≤该值，代表细颗粒边界；

• Dv50（中位径）：50% 体积颗粒粒径≤该值，反映整体粒径水平；

• Dv90：90% 体积颗粒粒径≤该值，限定粗颗粒上限。




Span（跨度）用于量化粒径分布宽度、评价颗粒均一性。体积分布对应的 Dv10、Dv50、Dv90 用于计算 Span。注意：对于纳米颗粒跟踪技术（NTA）来说，则是基于数量分布来计算Span。

DLS技术中Span计算公式：

• Span越小，粒径分布越窄，颗粒均一性越好；

• Span越大，大小颗粒差异越大，分布越宽、均匀性越差。




以马尔文 Zetasizer 软件为例：

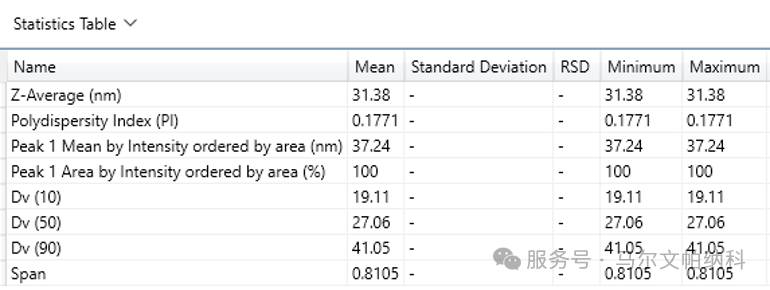

① 点击右上角配置“齿轮”，进入表格属性（如下图）；

04

05
