在Mastersizer激光粒度仪完成测试后，一些用户会导出原始数据并加和，已验证总和是否为100%。对于这个问题，我们的工程师针对两种典型情况做了总结，并将造成加和不等于100%的情况的原因和解释罗列如下，帮助客户释疑。

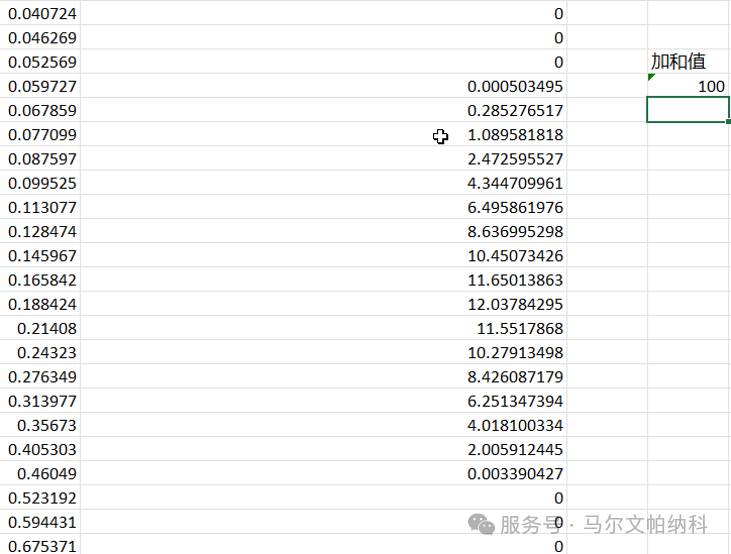

在进行MS3000的粒度测试后，一部分用户会选择将分析报告Analysis中下方表格部分（即默认范围内结果）导出原始数据，然后在Excel中进行加和，以验证范围内总和是否为100%，如图所示：

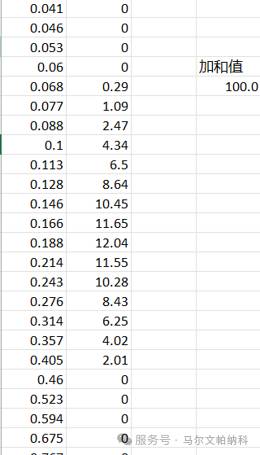

对于上述问题，由于有效数字问题和保留小数点位数问题，有些用户在加和后发现结果不为100%，例如100.01%，或99.96%，这种属于正常情况，用户可根据Excel中的设置自行调整有效数字和保留小数点位数。

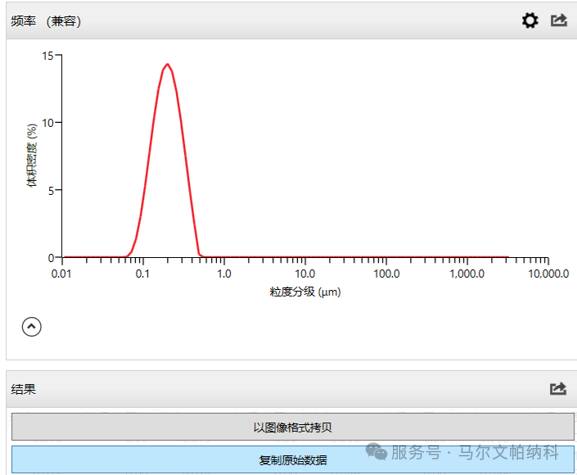

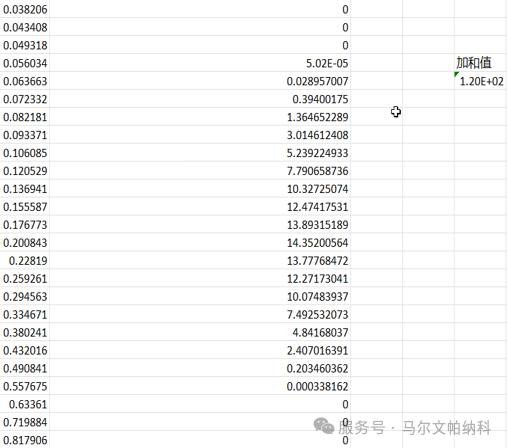

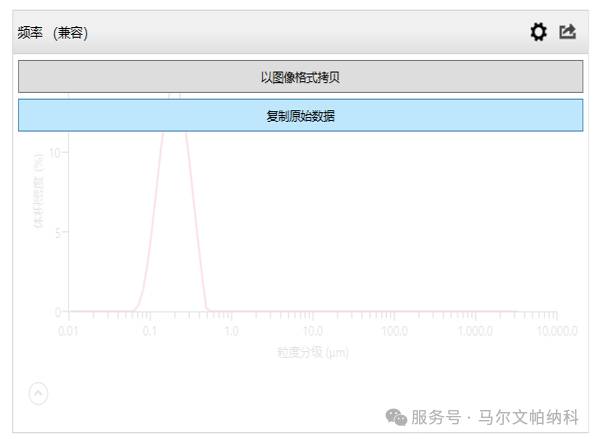

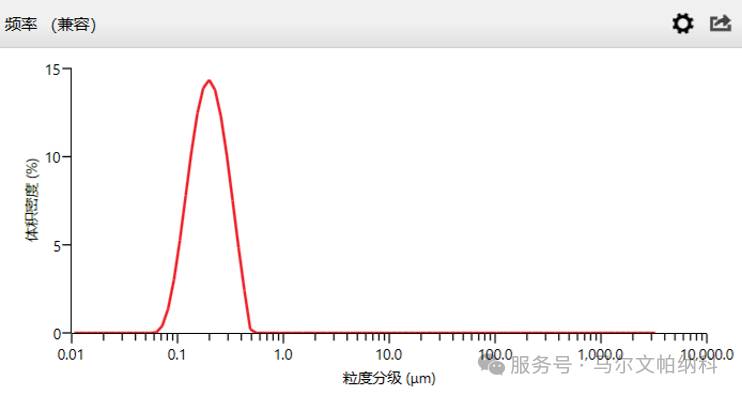

一部分用户会选择对默认的粒度频率分布图做同样的操作，点击频率分布图右上角的导出原始数据，粘贴到Excel中，数据结果的加和往往不等于100%，如图所示：

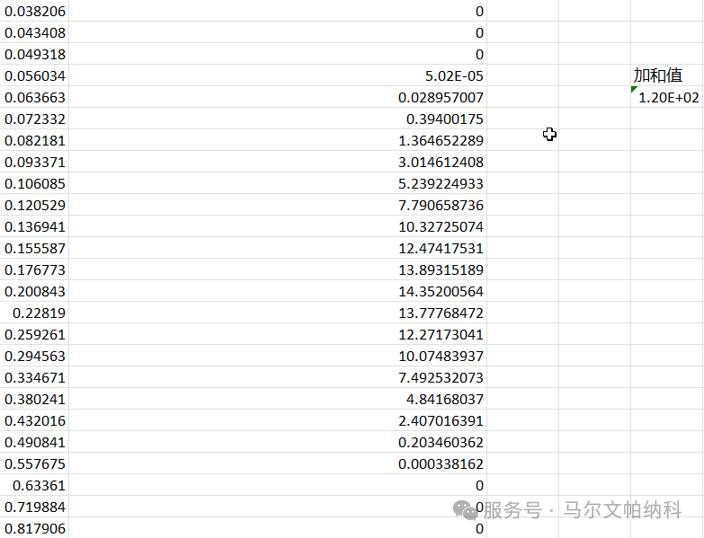

对于这个问题的回复为：频率曲线占比累加不等于100%，根本原因是实际测试结果必须保证累积曲线的累加为100%，而累积曲线与频率曲线转换时，是通过累积曲线区间换算获得，这个换算公式中有一个ln计算（即以e为底的自然对数运算）。因为这个换算，频率曲线占比累加绝对不等于100%。有些用户会得出120%左右的累加值，仅是常见的结果之一，实际上大于100%和小于100%的累加结果都可能出现。

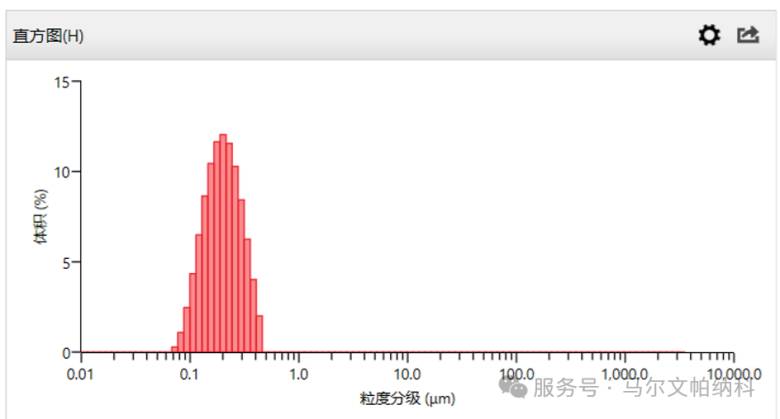

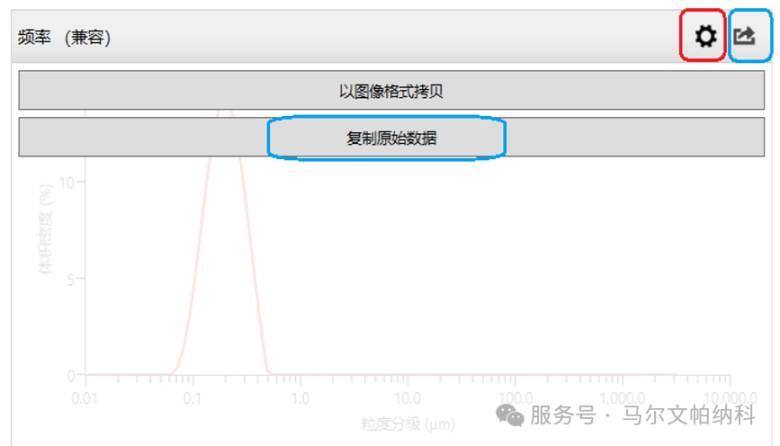

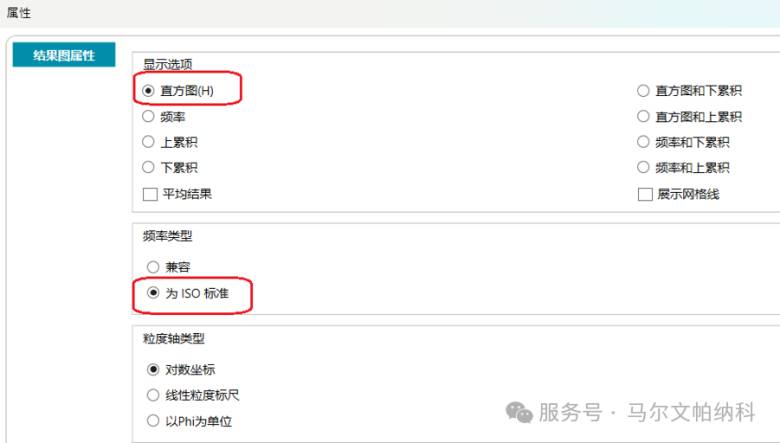

如果需要得到100%累加的分布曲线，软件可以提供给您符合ISO标准的直方图结果。如下图显示，先点击红色区域按钮进行分布曲线设置，在其中设置为Histogram（直方图）以及As ISO standard（为ISO标准），再点击蓝色区域按钮输出数据。最终累加结果为100%，如下图所示：

备注：本文参照相关标准：ISO 9276-11990，GB/T 15445，GB/T 19077，如您想了解更多，可上网查询相关标准细则。
